Производство сильфонных компенсаторов СКУ ППУ

Производим сильфонные компенсаторы СКУ ППУ, или сильфонные компенсирующие устройства в заводской изоляции ППУ, для теплотрасс из труб ППУ: стальная труба наружным диаметром 32–1020 мм, оболочка из полиэтилена или оцинкованной стали, провода системы ОДК.

Стандарт изготовления — ГОСТ 30732-2020 и ГОСТ 30732-2006, давление Ру 16. Полный ход у 1СКУ — 50–220 мм, у 2СКУ — 90–440 мм.

Каждый компенсатор изготавливаем под заказ: стоимость партии и срок изготовления рассчитаем по спецификации, а ответ менеджера придёт в течение 20 минут.

Устройство СКУ в ППУ изоляции

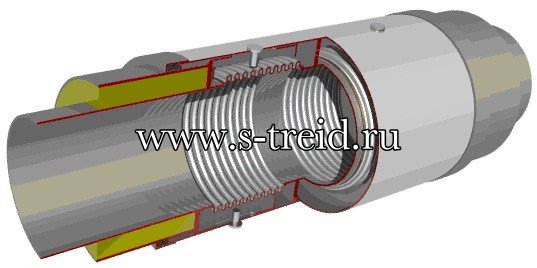

Схема сильфонного компенсатора СКУ ППУ в разрезе с позициями 1–6: стальная труба, сильфон, защитный кожух, изоляция ППУ, оболочка ПЭ или ОЦ, провода ОДК
  1. стальная труба, концы под приварку
  2. сильфон
  3. защитный стальной кожух сильфона
  4. изоляция ППУ
  5. оболочка ПЭ или ОЦ
  6. провода системы ОДК

Показан 1СКУ. Стык оболочки в зоне хода показан условно. Пропорции условные.

Основа — стальная труба с концами под приварку: компенсатор вваривают в трассу как обычный элемент трубопровода. Сильфон закрыт защитным стальным кожухом, поверх идут изоляция ППУ и оболочка ПЭ или ОЦ.

Провода системы ОДК проходят в изоляции по всей длине изделия: по ним на трассе отслеживают увлажнение ППУ.

Как выбрать сильфонный компенсатор ППУ

  • Оболочка — по способу прокладки: СКУ ППУ ПЭ для подземной бесканальной, СКУ ППУ ОЦ для надземной.
  • Серия — по расчётному ходу участка: если хода 1СКУ на этом диаметре не хватает, берут 2СКУ.
  • Диаметр — по стальной трубе трассы: компенсатор приваривают к трубам ППУ того же наружного диаметра.
  • Место установки — участок между двумя неподвижными опорами: компенсатор принимает его удлинение.
  • Трасса без ППУ изоляции — для неё есть сильфонные компенсаторы под приварку.

Маркировка компенсаторов СКУ

В коде 2СКУ 133*4,5/16/225/200 (+- 100) ППУ-ПЭ первой идёт серия, за ней наружный диаметр и стенка стальной трубы 133х4,5 мм, Ру 16 и диаметр оболочки 225 мм. Число 200 — полный ход, в скобках — по 100 мм на сжатие и растяжение. ППУ-ПЭ в конце кода — полиэтиленовая оболочка.

Размеры СКУ ППУ

Ø трубы в таблице — наружный диаметр стальной трубы. Ход указан полный, это компенсирующая способность изделия.

Показать таблицу размеров
Ø трубы, мм Стенка, мм Оболочка, мм Ход 1СКУ, мм Ход 2СКУ, мм
32 3 110 50 —
40 3,2 125 60 —
57 3,5 125 60 120
76 3,5 140 70 140
89 4 160 60 / 70 90 / 140 / 180
108 4 180 60 / 100 120 / 200 / 240
133 4,5 225 50 / 100 130 / 200 / 260
159 4,5 250 60 / 100 150 / 200 / 300
219 6 315 100 / 160 200 / 320
273 7 400 100 / 160 / 180 200 / 320
325 7 450 100 / 180 200 / 360
377 7 500 100 / 180 360
426 7 560 100 / 190 380
530 8 710 100 / 200 400
630 8 800 200 400
720 9 900 210 420
820 9 1000 210 420
1020 9 1200 220 440

Как заказать СКУ в изоляции ППУ

Чтобы купить сильфонный компенсатор ППУ, пришлите спецификацию: диаметр трубы, тип оболочки, полный ход и количество. В течение 20 минут ответит менеджер, в расчёте будут стоимость и срок изготовления. Работаем с юридическими лицами. Компенсаторы нашего производства уже отгружали в Краснодар, Ставрополь, Владимир и Воронеж.

Отправить спецификацию

Вопросы о сильфонных компенсаторах ППУ

Что означает СКУ?

СКУ — сильфонное компенсирующее устройство, у части заводов — компенсационное. Так называют осевой сильфонный компенсатор в изоляции ППУ, который вваривают в теплотрассу вместе с трубами. Цифра перед СКУ в наименовании — серия: 1СКУ или 2СКУ.

Нужно ли утеплять стык СКУ с трубой?

Да, стык изолируют так же, как стыки труб ППУ: при подземной прокладке оболочку на нём закрывают термоусаживаемыми муфтами. Подробнее — в статье о компенсаторах СКУ, порядок работ — в статье об изоляции стыков труб ППУ.

Чем 1СКУ отличается от 2СКУ?

У 2СКУ полный ход больше на том же диаметре трубы: на Ø108 мм у 1СКУ — 60 или 100 мм, у 2СКУ — 120, 200 или 240 мм. На диаметрах 32 и 40 мм в каталоге есть только 1СКУ.

Из чего складывается стоимость компенсатора?

Из диаметра трубы, серии и хода и количества компенсаторов. Укажите эти данные по каждой позиции вместе с городом доставки — менеджер рассчитает всю партию и подскажет условия перевозки.

Какой срок изготовления СКУ?

Срок зависит от диаметра, серии и объёма партии, поэтому менеджер называет его в расчёте по вашей спецификации. Если трассу сдаёте к дате, укажите её в заявке.

Можно ли заказать СКУ вместе с трубами ППУ?

Да. Трубы ППУ, отводы и другие фасонные изделия есть в нашем каталоге — включите их в спецификацию вместе с компенсаторами, и менеджер рассчитает весь комплект для трассы.

Какие документы прикладываете к СКУ?

Выпускаем компенсаторы по ГОСТ 30732-2006 и ГОСТ 30732-2020. Наш сертификат соответствия — в разделе лицензий и сертификатов, состав документов на вашу партию менеджер сообщит вместе с расчётом.
