Производство и поставка неподвижных опор ППУ

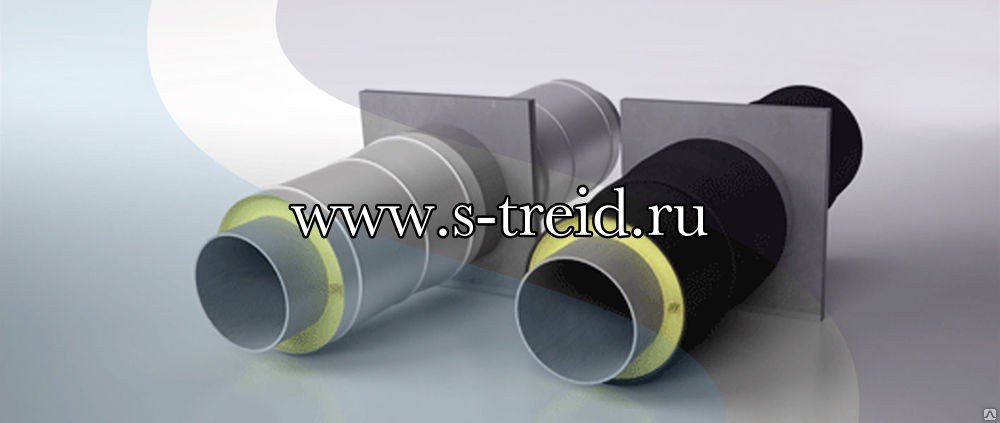

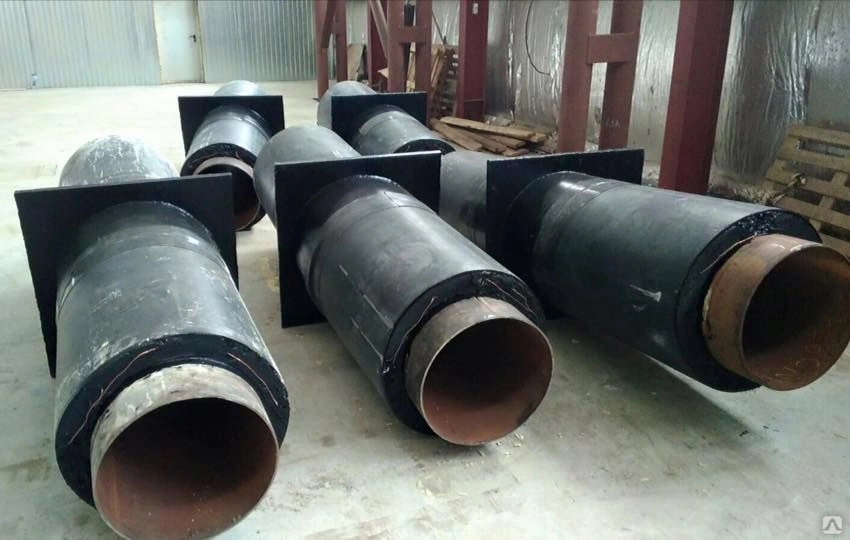

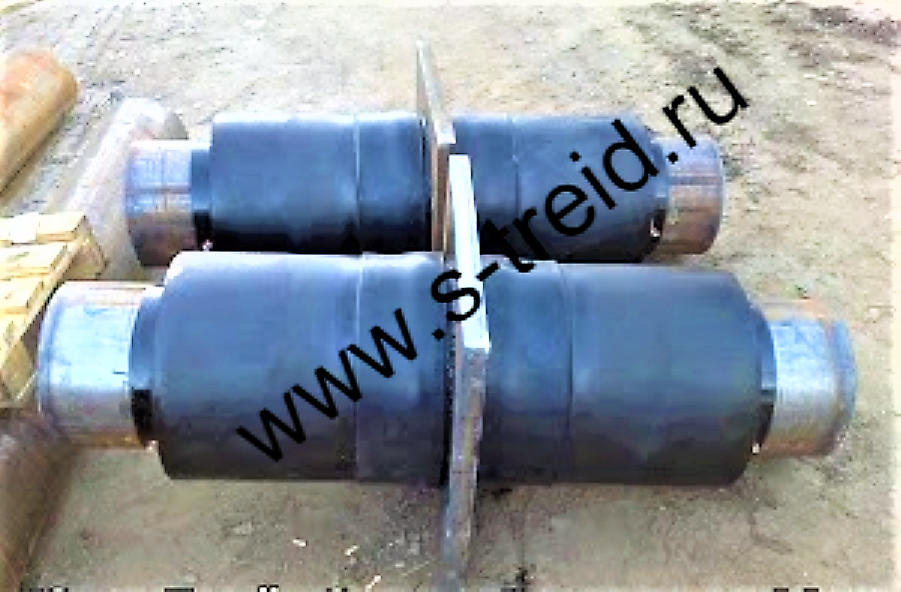

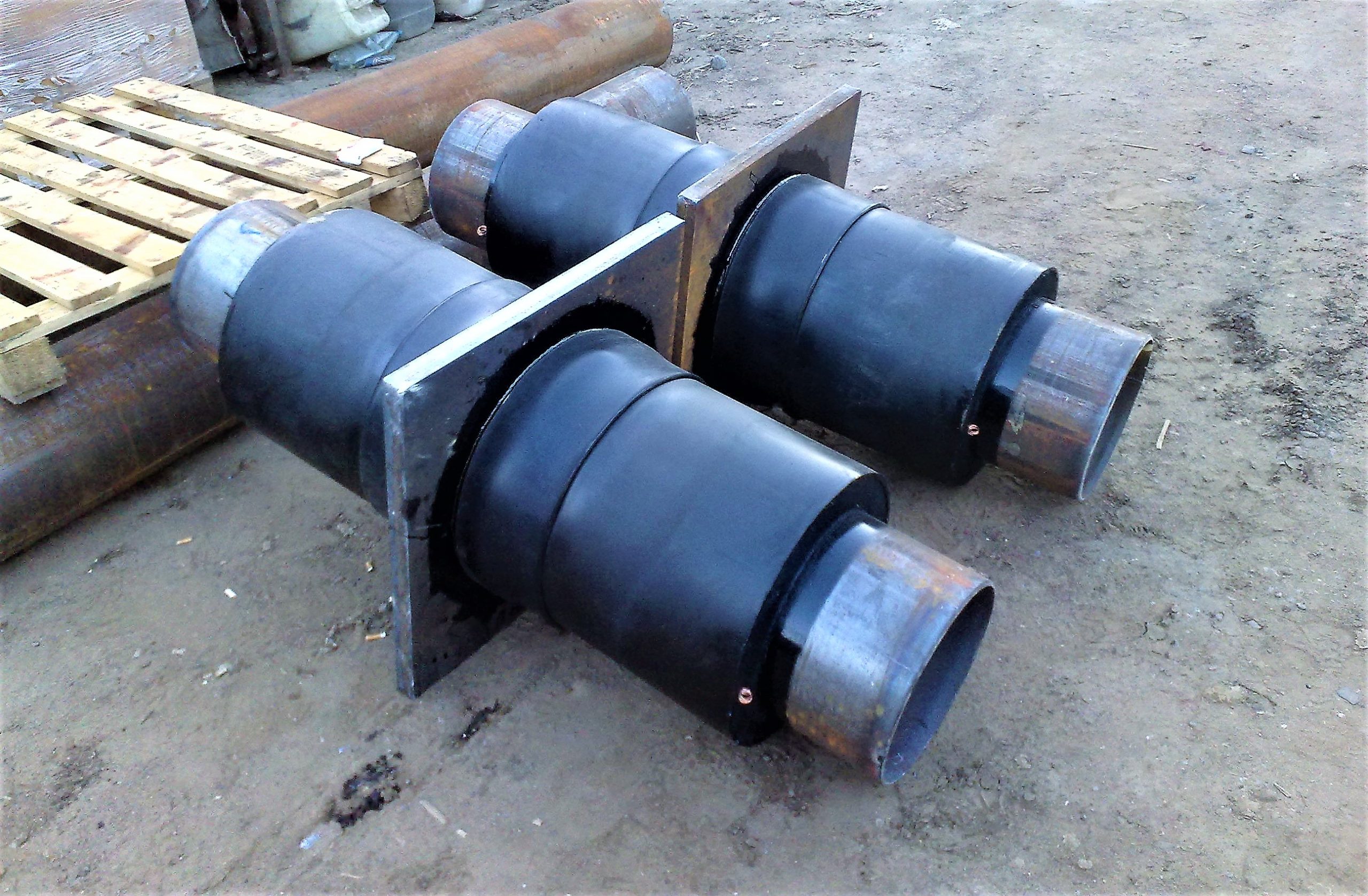

Производим и поставляем неподвижные опоры ППУ для трубопроводов теплосети, их также называют элементами неподвижной опоры. Неподвижная опора в ППУ изоляции — стальная труба Ø32–530 мм в пенополиуретане с полиэтиленовой или оцинкованной оболочкой Ø110–710 мм, со щитом посередине и проводниками системы ОДК.

Требования к изделиям — ГОСТ 30732-2006 и ГОСТ 30732-2020. Опоры изготавливаем под заказ. Пришлите спецификацию — ответим в течение 20 минут, стоимость и срок придут в расчёте.

Где ставят неподвижные опоры

  • Подземные теплотрассы — неподвижные опоры тепловых сетей ставят в грунте, в железобетонных каналах и тоннелях.
  • Надземные теплотрассы — опору ставят на открытых участках трубопровода.
  • Между компенсаторами — опоры делят магистраль на независимые участки, а удлинение каждого принимает компенсатор, например СКУ ППУ.

Устройство неподвижной опоры в ППУ изоляции

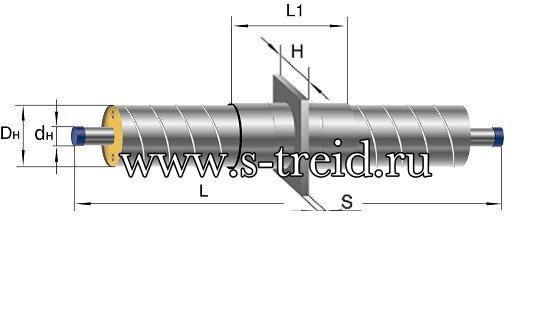

Схема неподвижной опоры ППУ в разрезе с позициями 1–6: изоляция ППУ с оболочкой, стальная труба, проводники ОДК, центрирующие опоры, щит неподвижной опоры
  1. изоляция ППУ в оболочке ПЭ или ОЦ (D)
  2. стальная труба (d)
  3. проводники системы ОДК
  4. центрирующие опоры
  5. проводники системы ОДК
  6. щит неподвижной опоры (H × N)

d — диаметр стальной трубы, D — диаметр оболочки, H — размер щита, N — толщина щита, L — длина опоры.

Основа трубоэлемента — стальная труба (d) в изоляции ППУ с защитной оболочкой (D). Посередине стоит щит неподвижной опоры размером H 255–900 мм и толщиной N 16–40 мм, по нему такие опоры называют неподвижными щитовыми. Размер и толщина щита зависят только от диаметра трубы.

Центрирующие опоры держат трубу по оси оболочки, вдоль трубы проложены проводники системы ОДК. Длина опоры L — от 1 200 до 3 000 мм.

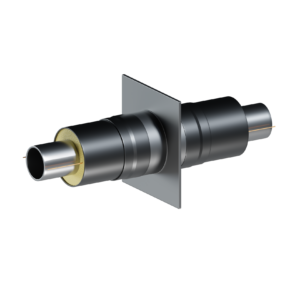

Какие бывают неподвижные опоры ППУ

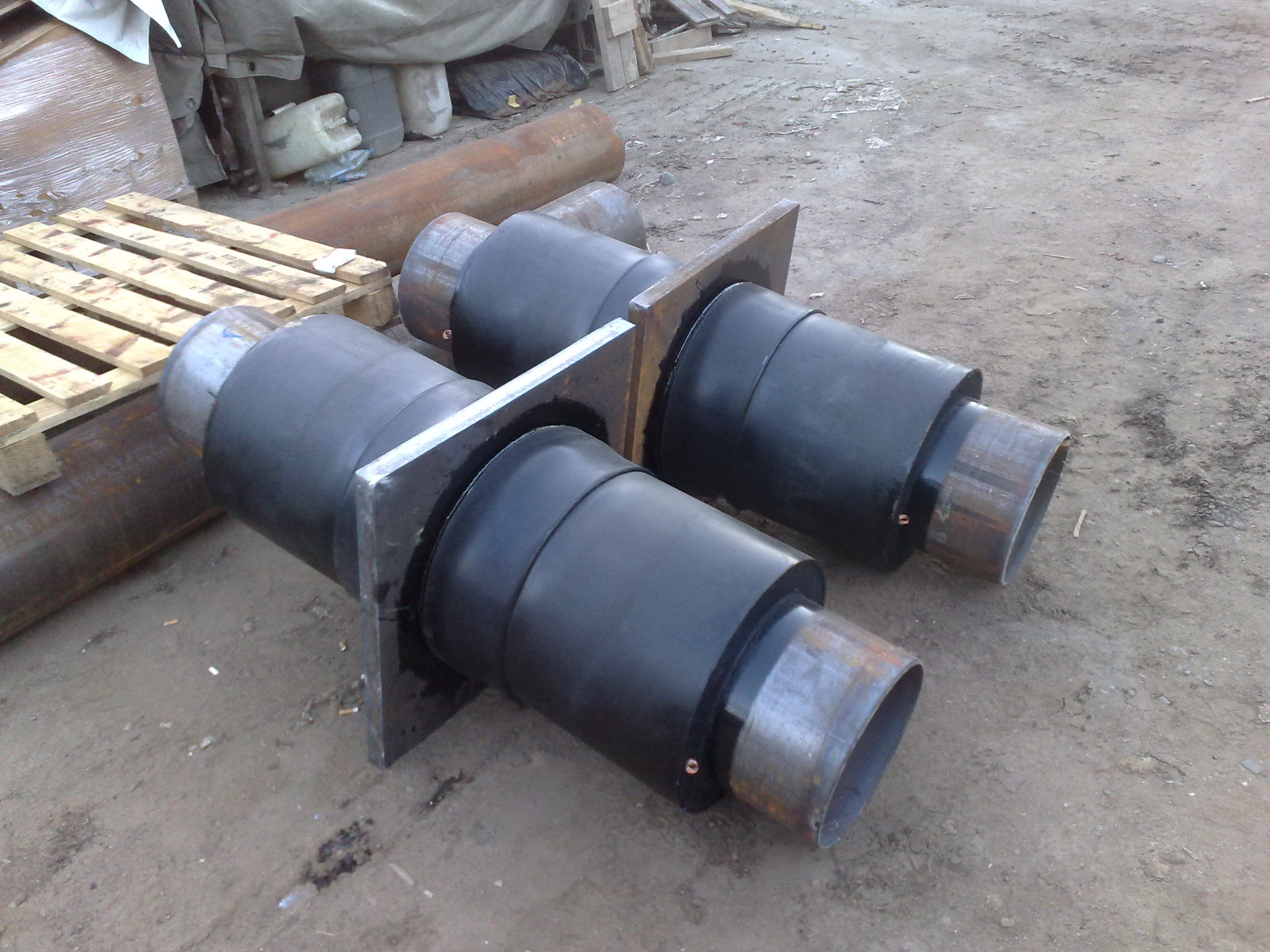

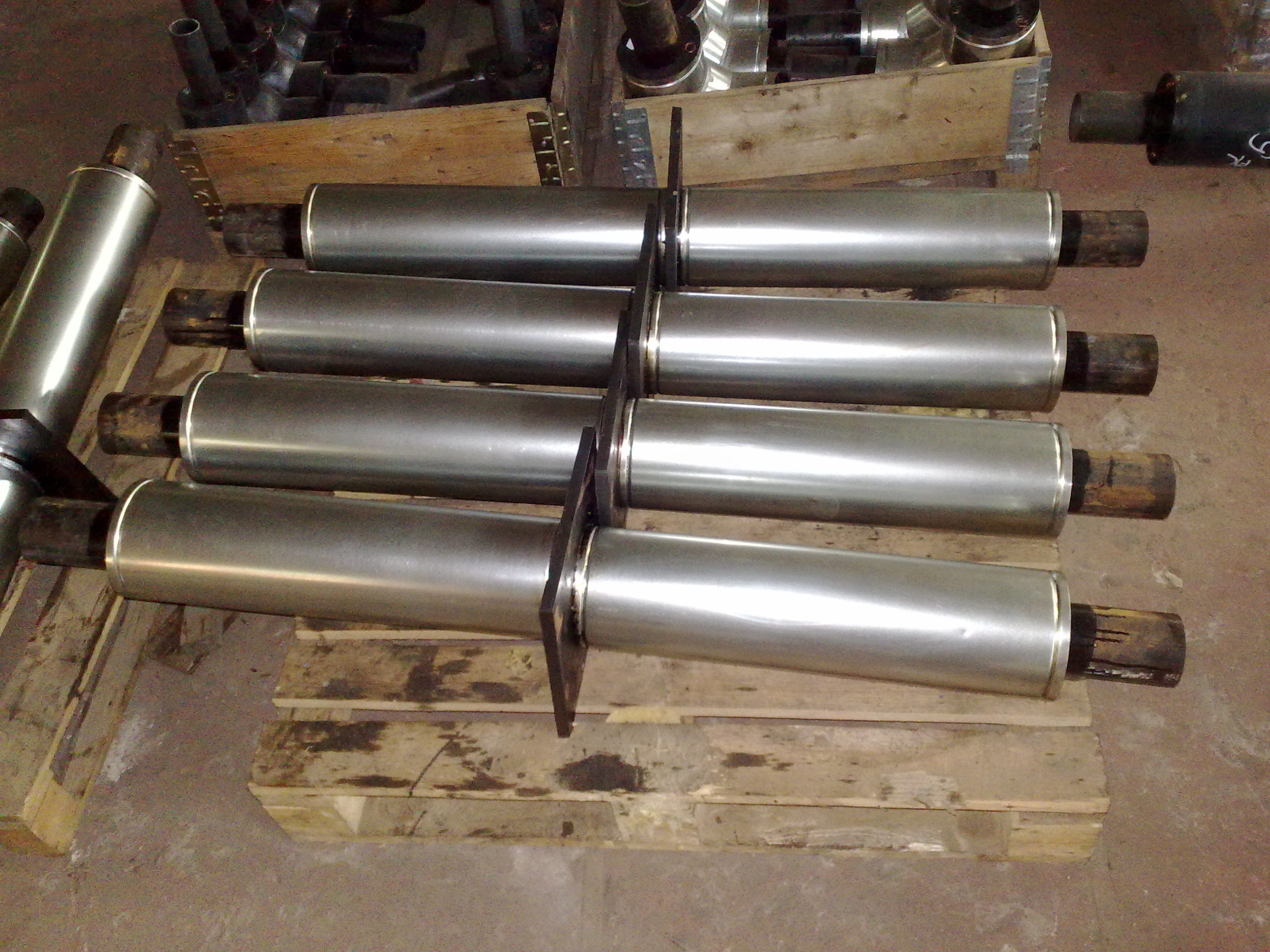

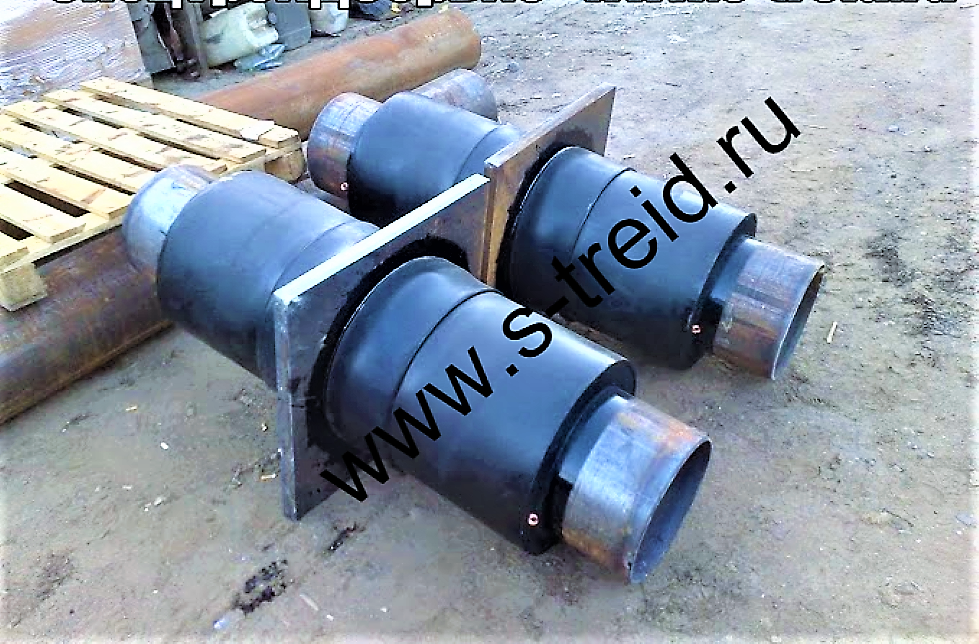

  • По оболочке: ППУ-ПЭ — полиэтиленовая, для подземной прокладки; ППУ-ОЦ — из оцинкованной стали, для надземной.
  • По стальной трубе: электросварные, бесшовные и водогазопроводные — последние только на Ø32, 42 и 48 мм; часть позиций на оцинкованной стали.
  • По изоляции: тип 1 и тип 2, выбор — по проекту.
  • По длине: у каждого диаметра короткое исполнение 1 200–1 800 мм и длинное — 2 500 или 3 000 мм у ПЭ, 2 000 мм у ОЦ.

Маркировка неподвижной опоры

Разберём наименование Неподвижная опора э/св 219х7/355 ППУ-ОЦ 1300:

  • э/св — электросварная стальная труба;
  • 219х7 — наружный диаметр трубы и стенка, мм;
  • 355 — диаметр оболочки, мм;
  • ППУ-ОЦ — изоляция ППУ в оцинкованной оболочке;
  • 1300 — длина опоры L, мм.

Размеры неподвижных опор ППУ

Пары диаметров трубы и оболочки у предизолированных опор те же, что у труб ППУ, поэтому опору подбирают по трубе своей трассы.

Показать таблицу размеров
Ø стальной трубы, мм Стенка, мм Ø оболочки, мм Щит H, мм Щит N, мм
32 2,8 / 3 110 255 16
42 2,8 / 4 110 / 125 255 16
45 4 125 255 16
48 3 / 3,5 110 / 125 255 16
57 3–6 125 / 140 255 16
76 3 / 3,5 / 4 / 5 140 / 160 275 16
89 3 / 4 / 5 / 6 160 / 180 295 16
108 4–7 180 / 200 315 16
133 4 / 5 / 6 225 / 250 340 16
159 4–8 250 / 280 400 20
219 5 / 6 / 7 / 8 315 / 355 460 24
273 5–10 400 / 450 550 30
325 5–10 450 / 500 650 40
377 6–10 500 / 560 650 40
426 6–10 560 / 630 750 40
530 6–10 710 900 40

Как заказать неподвижные опоры ППУ

Чтобы купить неподвижные опоры ППУ, перечислите в заявке диаметр и стенку трубы, оболочку, тип изоляции, длину и количество. Менеджер свяжется в течение 20 минут, затем пришлёт расчёт стоимости и срока поставки.

Опоры поставляем организациям, без минимальной суммы заказа. Отгружаем через ТК Деловые линии, ПЭК, КИТ и Энергия или отдаём самовывозом, условия — на странице доставки. Пример поставки — элементы неподвижной опоры ППУ в Вологду.

Отправить спецификацию

Вопросы о неподвижных опорах ППУ

Для чего нужна неподвижная опора на теплотрассе?

Она закрепляет трубопровод в проектном положении и не даёт ему смещаться от температурного удлинения. Конструкция и функции опоры — в статье об элементах неподвижных опор.

Как часто ставят неподвижные опоры?

Места и расстояние между опорами задаёт проект: расчёт учитывает температуру, нагрузки на трубопровод и протяжённость участка. Методика — в статье о неподвижных опорах трубопроводов.

Есть ли в опорах проводники ОДК?

Да, во всех опорах каталога — это позиции 3 и 5 на схеме. По ним система ОДК отслеживает увлажнение изоляции на всём участке.

Сколько весит неподвижная опора?

Масса зависит от диаметра и стенки трубы, оболочки, длины и размера щита, поэтому длинное исполнение тяжелее короткого. Вес указан в карточке каждой позиции.

Какие документы прикладываете к опорам?

Сертификат соответствия ГОСТ 30732-2020 на фасонные изделия в ППУ изоляции, к которым относятся и опоры, — в разделе лицензий и сертификатов. Состав документов к поставке менеджер укажет в ответе на заявку.

Как рассчитать стоимость опор?

Пришлите спецификацию проекта или свой перечень и укажите город доставки. В течение 20 минут ответит менеджер, а стоимость каждой позиции и срок пришлёт одним расчётом.

Когда будут готовы опоры по заявке?

Опоры изготавливаем под заказ, поэтому срок зависит от набора позиций и объёма. Его менеджер укажет в расчёте рядом со стоимостью.
