Производство и поставка тройников ППУ

Производим стальные тройники в ППУ изоляции для тепловых сетей. Магистральная труба — Ø32–530 мм, ответвление того же или меньшего диаметра, стенка — от 2,8 до 10 мм.

Оболочку делаем полиэтиленовую или из оцинкованной стали, Ø110–710 мм, тип изоляции — 1 или 2, внутри прокладываем проводники системы ОДК. Стандарты на тройники — ГОСТ 30732-2006 и ГОСТ 30732-2020.

Делаем тройники ППУ под заказ. Пришлите спецификацию — менеджер свяжется с вами не позже чем через 20 минут, а цену и срок изготовления назовёт в расчёте.

Применение тройников в ППУ изоляции

  • Ответвление от магистрали тепловой сети или ГВС, собранной из труб ППУ и отводов ППУ, — к зданию или на соседний участок трассы.

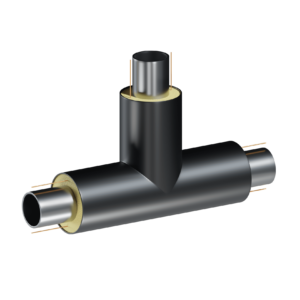

  • Подземная трасса — тройники ППУ ПЭ с полиэтиленовой оболочкой.

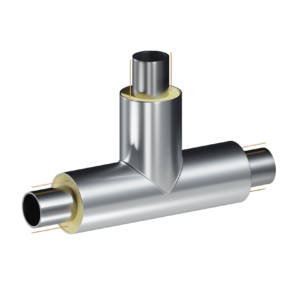

  • Трасса над землёй на опорах и эстакадах — тройники ППУ ОЦ с оболочкой из оцинкованной стали.

Устройство тройника ППУ

Схема тройника ППУ с размерами d, D, d1, D1, L, L1 и l
d и D — диаметры стальной трубы и оболочки магистрали, d1 и D1 — трубы и оболочки ответвления, L — длина тройника, L1 — длина ответвления, l — длина неизолированного конца трубы под сварку.

Основа изделия — стальной тройник: от магистральной трубы под прямым углом отходит ответвление. Пенополиуретан и защитная оболочка закрывают и магистраль, и ответвление, а концы труб оставляем без изоляции под сварку. В изоляции проложены проводники системы ОДК.

Какие бывают тройники ППУ

  • По ответвлению: равнопроходные — с ответвлением того же диаметра, что магистраль, на всех Ø32–530 мм, переходные — с ответвлением меньше магистрали, начиная с Ø42 мм.
  • По оболочке: полиэтиленовая ППУ-ПЭ или оцинкованная ППУ-ОЦ, ряд размеров у них общий.
  • По стальной трубе: электросварная на Ø57–530 мм, бесшовная на Ø32–426 мм, водогазопроводная на Ø32–48 мм, и любую из них можно взять оцинкованной в обеих оболочках.
  • По изоляции: тип 1 или тип 2, он указан в карточке позиции.

Маркировка тройника в ППУ изоляции

Наименование Тройник э/св 57х3,5/140 — 48х3,5/125 ППУ-ПЭ 1200/700 читается слева направо:

  • э/св — электросварная стальная труба;
  • 57х3,5/140 — магистраль: диаметр, стенка и оболочка, мм;
  • 48х3,5/125 — ответвление в том же порядке;
  • ППУ-ПЭ — пенополиуретан в полиэтиленовой оболочке;
  • 1200/700 — длина тройника L и длина ответвления L1, мм.

Размеры тройников ППУ

Длины L и L1 задаёт диаметр магистрали, на крупных Ø они больше.

Показать таблицу размеров
Ø магистрали, мм Стенка, мм Оболочка, мм Ø ответвления, мм L, мм L1, мм
32 2,8 / 3 110 32 1200 700
42 2,8 / 4 110 / 125 32 / 42 1200 / 1900 700 / 1000
45 4 125 32 / 42 / 45 1200 700
48 3 / 3,5 110 / 125 42 / 48 1200 700
57 3–6 125 / 140 32–57 1200 700
76 3 / 3,5 / 4 / 5 140 / 160 42–76 1300 700
89 3 / 4 / 5 / 6 160 / 180 45–89 1300 700
108 4–7 180 / 200 57 / 76 / 89 / 108 1300 700
133 4 / 5 / 6 225 / 250 57–133 1300 700
159 4–8 250 / 280 57–159 1400 700
219 5 / 6 / 7 / 8 315 / 355 57–219 1400 700
273 5–10 400 / 450 108–273 1800 900
325 5–10 450 / 500 108–325 1800 900
377 6–10 500 / 560 108–377 1800 900
426 6–10 560 / 630 159–426 1900 1000
530 6–10 710 273–530 2000 1000

Как заказать тройники в ППУ изоляции

Чтобы купить тройники ППУ, перечислите вид стальной трубы, диаметры и стенки магистрали и ответвления, оболочки, тип изоляции, количество и город. Ответ на заявку придёт в течение 20 минут, цену и срок изготовления укажем в расчёте по перечню. Самовывоз со склада в Ленинградской области бесплатный, в регионы груз уходит транспортными компаниями — подробнее на странице доставки.

Пример заказа — тройники ППУ-ОЦ, которые мы изготовили и отправили в Красногорск. Трубы, отводы и неподвижные опоры ППУ можно включить в ту же заявку. Заказы принимаем от юридических лиц.

Отправить спецификацию

Вопросы о тройниках ППУ

Чем равнопроходный тройник отличается от переходного?

Диаметром ответвления. Равнопроходный берут, когда от магистрали уходит труба того же диаметра, переходный — когда к трубопроводу подключают участок меньшего сечения, например ответвление 48 мм от магистрали 57 мм.

Чем тройник отличается от тройникового ответвления в ППУ изоляции?

В ГОСТ 30732-2020 это два разных изделия, у тройникового ответвления своя таблица размеров. В нашем каталоге — тройники; если в проекте стоит тройниковое ответвление, пришлите спецификацию, и менеджер уточнит исполнение.

Какое ответвление можно взять на магистраль большого диаметра?

Наименьшее ответвление растёт вместе с магистралью: на Ø273–377 мм оно начинается от 108 мм, на Ø426 мм — от 159 мм, на Ø530 мм — от 273 мм. Весь ряд по каждому диаметру — в таблице размеров выше.

Сколько весит тройник ППУ?

Точная масса — в карточке позиции. Она зависит от стальных труб магистрали и ответвления, оболочки ПЭ или ОЦ и длины, поэтому тройники одного диаметра могут весить по-разному.

Из чего складывается стоимость тройника?

Из диаметров и стенок магистрали и ответвления, оболочки, типа изоляции, объёма партии и доставки до вашего города. Менеджер ответит на заявку в течение 20 минут, а стоимость рассчитает по этим параметрам.

Сделаете тройники по проекту с маркировкой другого завода?

Да. Пришлите спецификацию из проекта — по диаметрам, стенкам и оболочкам подберём тройники из нашего ряда и укажем замену в расчёте.

Какой срок изготовления тройников?

Каждую партию тройников делаем под заказ, поэтому срок зависит от диаметров, исполнения и объёма. Менеджер разберёт спецификацию и сообщит его вместе со стоимостью в расчёте.
